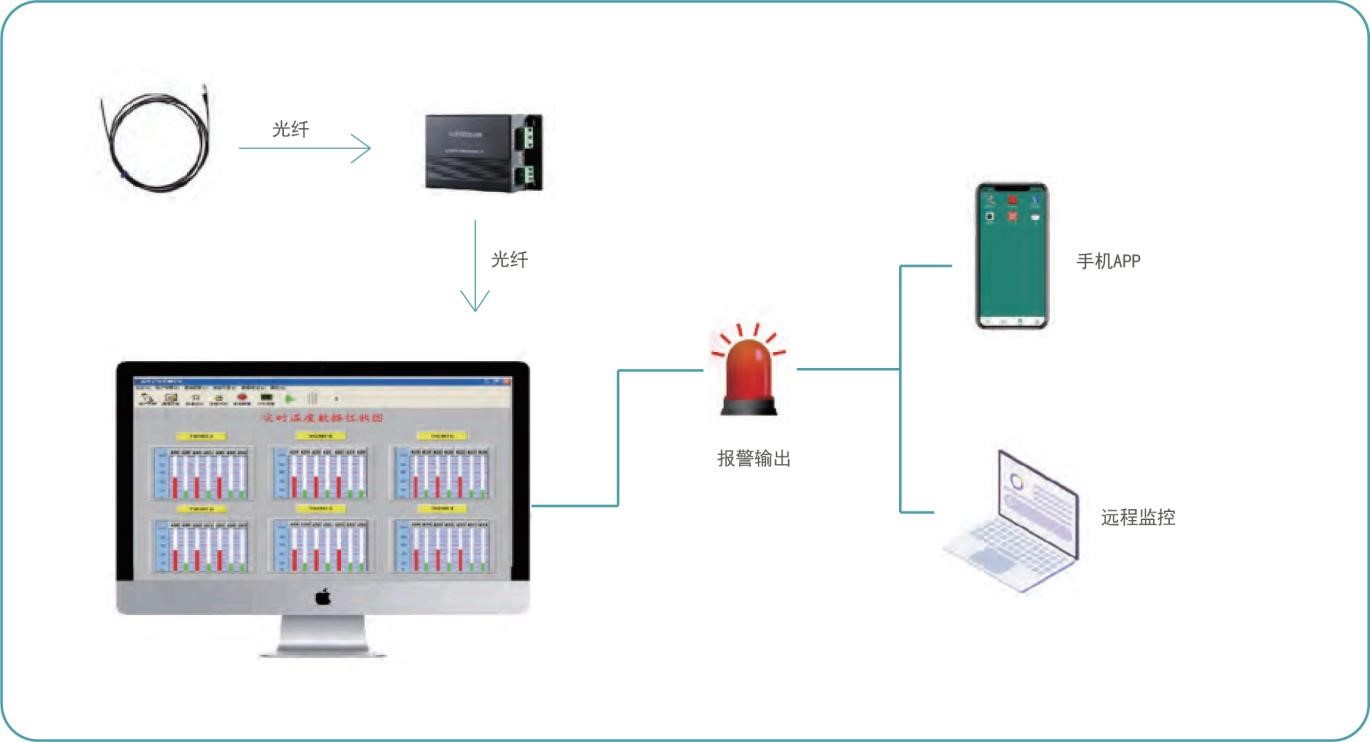

该系统由荧光光纤(含传感头)、光纤测温变送器、荧光光纤通讯软件、光纤测温系统表头组成在高电压、强电磁干扰等特殊环境下测温有着独特的技术优势。其中变送器使用的荧光式光纤温度传感器的温度热点与测量信号接收部分没有使用电气连接能长期高精度和高稳定度工作,这大大提高了其应用范围。
与此同时,光纤测温变送器有效地解除高压断路器或电缆头处于过高温环境下使用而缩短寿命,甚至烧毁断路器或电缆,不利于开关柜的安全运行等隐患。变送器的精度及灵敏度高目耐高压防腐蚀、可远程监测、寿命长,体积小、使得仪表维护简易方便运输安全。其内部模块化集成设计,美观合理。
1、光纤末端探头贴在被测体表面测量温度。
2、测温光纤对电磁场干扰免疫。
3、对高压绝缘、防燃防爆。
4、单点测温、数字信号输出。
5、光纤探头最小可达600um。
6、变送器小巧、安装简便。
7、系统具有自检功能,可实时监测自身运行情况并输出故障报警声光信号。

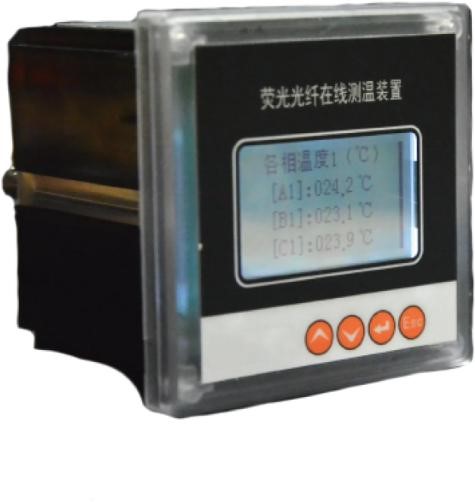

液晶显示仪表与荧光光纤测温变送器配套使用,通过RS485通讯接口采集变送器传输过来的温度信息,实时显示探头温度。该液晶显示仪表提供一路与变送器连接的RS-485通讯接口。该显示仪表可设置两重超温报警门限值,可设置测温路数。
1、测温范围宽,精度高,速度快。
2、配置灵活,安装方便。
3、多路可选,可根据需求定制。
4、产品体积小巧,适合组网使用。
环境温度 | -20℃~+55℃ |
环境湿度 | ≤95% (25℃) |
工作电源 | 1、DC24V 2、AC220V |
通讯方式 | 1:RS485接口,Modbus通讯接口; 2:4~20mA模拟电流输出。 |
测量范围 | -40℃~200.0℃ |
测量精度 | 测量精度±1%℃ |
分辨率 | 0.1℃ |
控制误差 | ≤±0.5℃ |
测温路数 | 1-3路/1-6路/1-12路(可扩展) |
该产品适用:高电压、强磁场、易燃易爆的测温场合,例如:轨道交通干式变压器等电气设备的高压热点测温,光伏设备、开关柜高压触点等特殊环境测温。

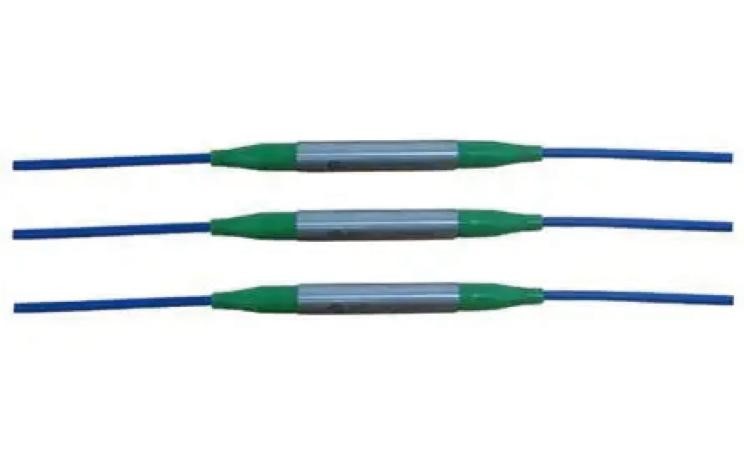

1、实时测量被测物体的直接温度。
2、对电磁场干扰具有超强免疫力。
3、单点测温,数字信号输出。
4、适用狭小空间测温(探头最小直径为600um)。
工作电压 | DC5V |
测量精度 | ±1%℃或全量程的1% |
测量范围 | -40℃~200.0℃ |
分辨率 | 0.1℃ |
传感器类型 | 进口石英光纤、标配3米 USART串口输出,批量使用时,需设置独立通讯地址 |
通讯方式 | 采样速率9600,温度更新周期300ms。 |
测温方式 | 荧光式光纤 |
测温路数 | 1-16路,多通道测温 |
安装方式 | USART串口接口 |
