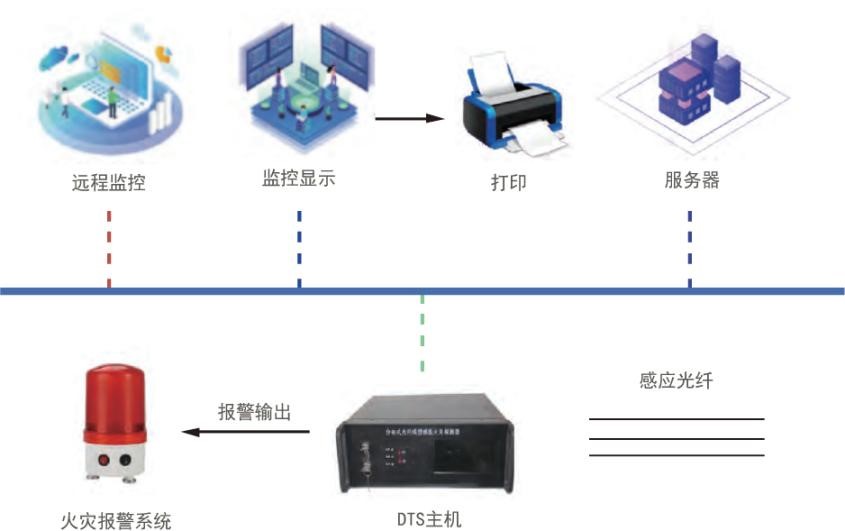

分布式光纤测温系统(DTS)也称为光纤测温,依据光时域反射(OTDR)原理和拉曼(Raman)散射效应对温度的敏感从而实现温度监测。
我司自主研发的分布式光纤测温系统采用了先进的光电技术、通讯技术、微处理器技术、数字化温度传感技术和独创设计的低温、强电场、潮湿环境运行技术。它能分别针对不同环境下的温度进行监测,能及早发现事故隐患,将损失减至最低。
全系统采用光纤作为敏感信息传感和信号传输的载体具有连续测温、分布式测温、实时测温、抗电磁干扰、本征安全、远程监控高灵敏度,安装简使,长寿合等特点,广泛应用干市政经合管廊。管道、隧道、电缆、石油石化、煤矿等行业。
1、连续分布式测量:分布式光纤传感器是真正的分布式测量,可以连续得到沿着探测光缆几十公里的测量信息,同时实现实时监测。
2、抗电磁干扰:光纤传感器的信号是以光纤为载体的,不受任何外界电磁环境的干扰。
3、防雷:光纤传感器由于完全的电绝缘,可以抵抗高电压和高电流的冲击。
4、测量距离远:适于远程监控,在无需中继的情况下,可以实现几十公里的远程监测。
5、灵敏度高:测量精度高理论上大多数光纤传感器的灵敏度和测量精度都优于一般的传感器,实际已成熟的产品也证明了这一点。
6、寿命长、成本低、系统简单:光纤的材料具有不腐蚀、耐火、耐水及寿命长的特性,使用光纤传感器可以大大降低整个工程的最终运营成本。

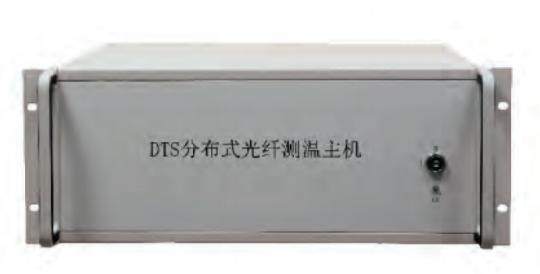

RCEP-GX-DTS光纤测温主机是DTS分布式光纤测温系统的主体、光纤测温主机担负着整个系统的信号采集、信号处理、数据分析、超温报警、网络传输等功能。它由光频发生器、切换电源、微处理器、网络接口等构成,是进行光电转换及讯息处理的核心器件。
1、测量距离远,响应时间短。
2、历史数据储存、查询、分析、打印。
3、可实现多参量分级报警。
4、24小时在线监测,真正实现无人值守。
功能型号 | RCEP-GX-DTS-02 | RCEP-GX-DTS-04 | RCEP-GX-DTS-08 |
测量距离(KM) | 2 | 4 | 8 |
测温范围(℃) | -40~120 | -40~120 | -40~120 |
响应时间(s) | 62.5/125 | 62.5/125 | 62.5/125 |
定位精度(m) | 1 | 1 | 1 |
通道数 | 1/2/4/8/16 | 1/2/4/8/16 | 1/2/4/8/16 |
通讯接口 | 100M以太网口 | ||
报警输出 | 8路继电器(干接点) | ||
输入电源 | AC22V50Hz或者24DC | ||
功耗 | 最大30 | ||
重量(kg) | 9 | ||
备注:更高温选择高温光缆 |

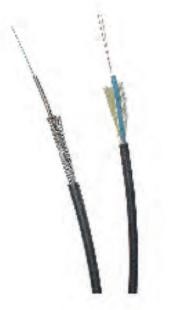

1、适用性强,可在狭窄、危险、恶劣的环境下应用。
2、在安全温度范围内、报警后不损坏感温电缆,可以重复使用。
3、感温电缆具有内屏蔽层,可应用于强电磁干扰场所。
4、高强度的挤压护套,具有很强的抗腐蚀性、耐磨特性。

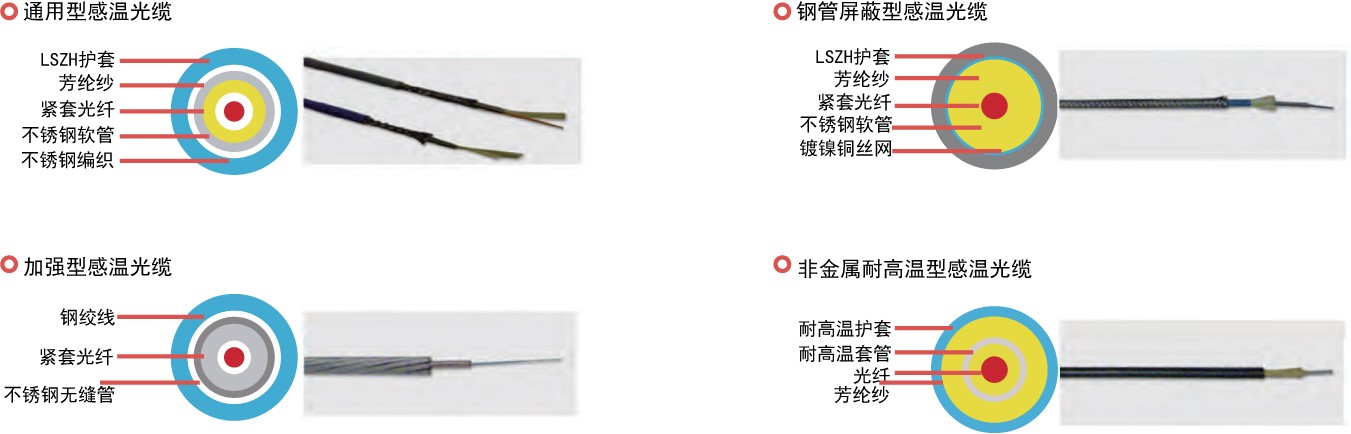

参数型号 | 通用型感温光缆 | 加强型感温光缆 | 钢网屏蔽型感温光缆 | 非金属耐高温型感温光缆 | |
外径(mm) | 3.0 | 10 | 3.5 | 3.5 | |
重量(kg/km) | 18 | 18 | 23 | 18 | |
强度 | 抗压 | 3000/100mm | 3000/100mm | 3000/100mm | 200/100mm |
抗拉 | 300 | 2000 | 300 | 200 | |
最小弯曲直径 | 30 | 30 | 30 | 30 | |
使用温度 (℃) | 长期 | -45-85 | -45-300 | -45-85 | -45-250 |
短时 | -50-120 | -50-420 | -50-120 | -50-300 |
