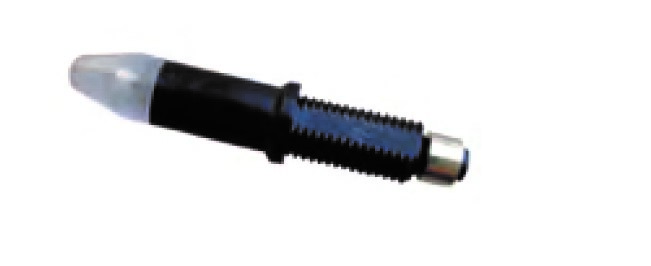

1、弧光感应探头安装在开关柜内，将光信号直接传给弧光主单元或弧光分单元。
2、探头及探头支架均为非金属材质，不会引起带电。
3、检测范围100~500kLUX范围间调整。
4、具有外观专利证书。
5、安装十分方便。
功能 参数 | ||
装置电源 | 额定电压 | AC220V、DC220V、DC110V |
工作范围 | 85V-265V | |
输出接点容量 | 2W | |
允许的工作温度/储存温度 | 5A 250VAC/30VDC | |
动作时间 | 0℃~55℃/25℃~70℃ | |
装置出口时间 | 小于7ms | |
弧光检测范围 | 100Lux-500Klux | |
电磁兼容 指标 | 静电放电抗扰度 | 6kV/±8kV |
射频电磁场辐射抗扰度 | 80MHz~1GHz10V/m | |
电快速瞬变脉冲群抗扰度 | ±4kV/2.5kHz | |
浪涌抗扰度 | 线-地±2kV 线-线±1kV | |
射频传导抗扰度 | 50kHz~80MHz 电平: 10V | |
工频磁场抗扰度 | 连续磁场100A/m 短磁场300A/mV级 | |
脉冲磁场抗扰度 | 300A/m | |
阻尼振荡磁场抗扰度 | 30A/m VI级 | |
振荡波抗扰度 | 100kHz1MHz 共模2.5kV 差模1kV | |
工频抗扰度 | A级 差模150kV 共模300kV | |
传导发射限值 | 150kHz~30MHz | |
辐射发射限值 | 30MHz~1GHz <57uV/m | |
谐波电流发射限值 | A类 15次谐波 | |
电压波动与闪烁 | 符合IE61000-3-3 | |
电压暂降、短时中断和电压变化的抗扰度 | 暂降和短时中断0%UT 电压变化40%UT | |
交流 回路 | 额定电流In | 1A/5A |
额定频率 | 45~65Hz | |
功率消耗 | <0.1VA/0.5VA | |
动作 整定 | 相电流 | 0.5~10In |
精度 | 5% | |
通讯 | 通讯协议 | ProfiBus/ModBus/CAN/IEC103/IEC104/IEC61850 |
传输速率 | ProfiBus最大6M，ModBus最大19.2K，以太网最大100M | |
