设备特点

设备组成概况

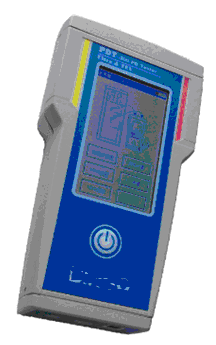

本设备PDT-RC100为手持式多功能局部放电检测仪，该设备的特点如下：

(1) 同时采用超高频（UHF）、地电波（TEV）、开放式超声波（Ultra/AA）、接触式超声波（AE）和高频电流（HFCT）技术，以上传感技术对各种电力设备的局部放电均具有针对性，联合测量结果更加准确。

(2) 地电波（TEV）和开放式超声波（Ultra）传感器均采用内置于手持式主机的方式，测量结果不易受到现场干扰，更为稳定。超高频（UHF）和高频电流（HFCT）技术采用了模块化设计，设备分成手持式主机和超高频信号采集器模块，两者之间采用无线方式传输数据，现场操作更加方便安全。

(3) 各种传感技术采用多种放大增益实时测量局部放电脉冲值，测量动态范围大。

(4) 采用绿、橙、红三色来指示放电的严重程度。

(5) 主机和采集器模块均提供精确的信号同步方式(包括内同步，电源无线同步，灯光同步)。

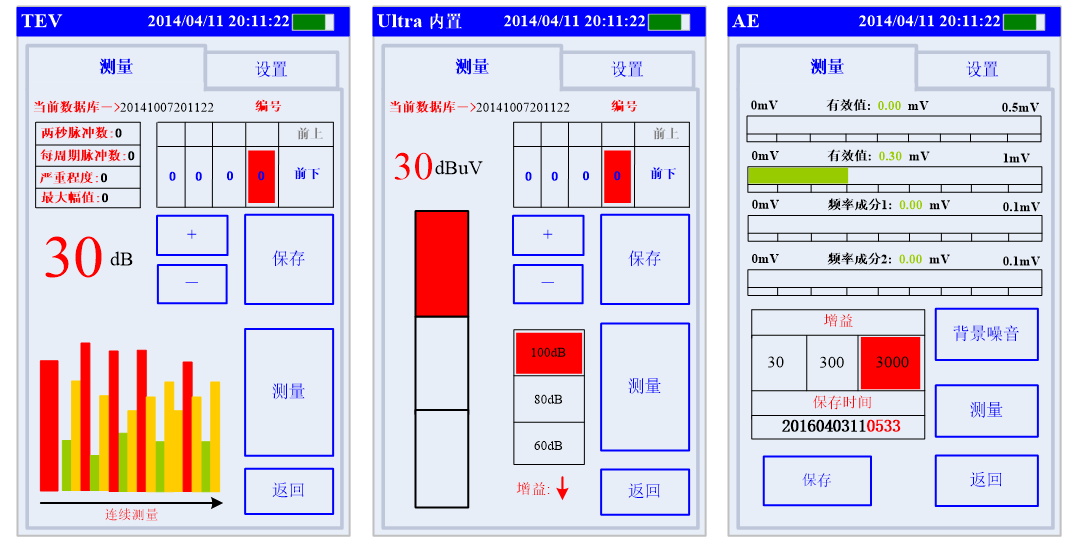

(6) 采用多种图谱方式显示测试结果，图谱类型包括PRPD图谱、PRPS图谱、波形图谱（AE）和飞行图谱（AE）。测量结束自动采用智能诊断功能进行故障类型可能性分析，协助检修人员初步诊断故障类型。

(7) 能够即时存储和回看测试数据，UHF和HFCT测量的PRPD和PRPS图谱数据符合国网电科院的数据格式要求。设备主机能够通过USB通信线与后台计算机或手机通信，并将数据拷贝至计算机或手机。设备配备专业后台分析软件，可方便管理数据，查看数据及图谱，对数据进行横向分析和纵向分析。

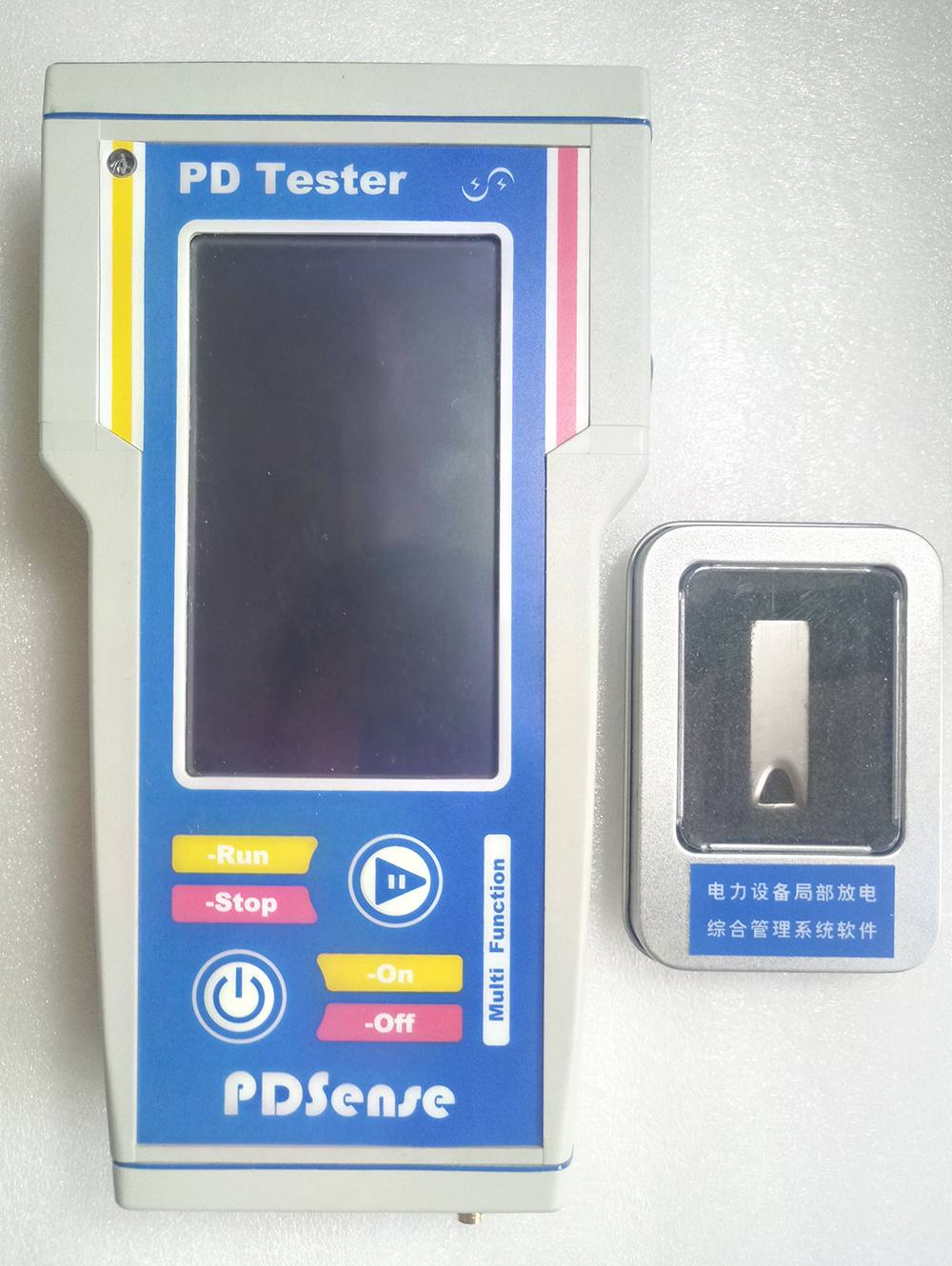

主机采用工业级电阻触摸屏，显示屏幕大，操作方便，体积小，重量轻，电池续航能力强，便于工作人员现场巡检。

技术参数

测量指标

适用电压等级: 各种电压等级的开关柜、电缆、GIS或变压器；

(1)  TEV测量

传感器：电容性

测量范围：0-60dBmV

分辨率：1dB

精度：±1dB

(2)  Ultra测量

测量范围：0dbuV到70dBuv

分辨率：1dB

精度：±1dB

传感器中心频率：40kHz

传感器直径：16mm

(3)  超高频（UHF）信号测量

测量范围：-75dBm-0dBm

检测带宽: 宽频：300MHz-3000MHz；/窄频：300MHz-1500MHz

(4)  AE超声波测量

频率范围为10KHz ~ 200KHz；

测量范围为0-200mV；

分辨率：0.1mV；

频率范围为1MHz ~ 100MHz；

测量范围为0-200mV；

分辨率：0.1mV；

硬件工作环境及组成

工作温度：-10℃-45℃

湿度：0-85%相对湿度

IP等级：IP53

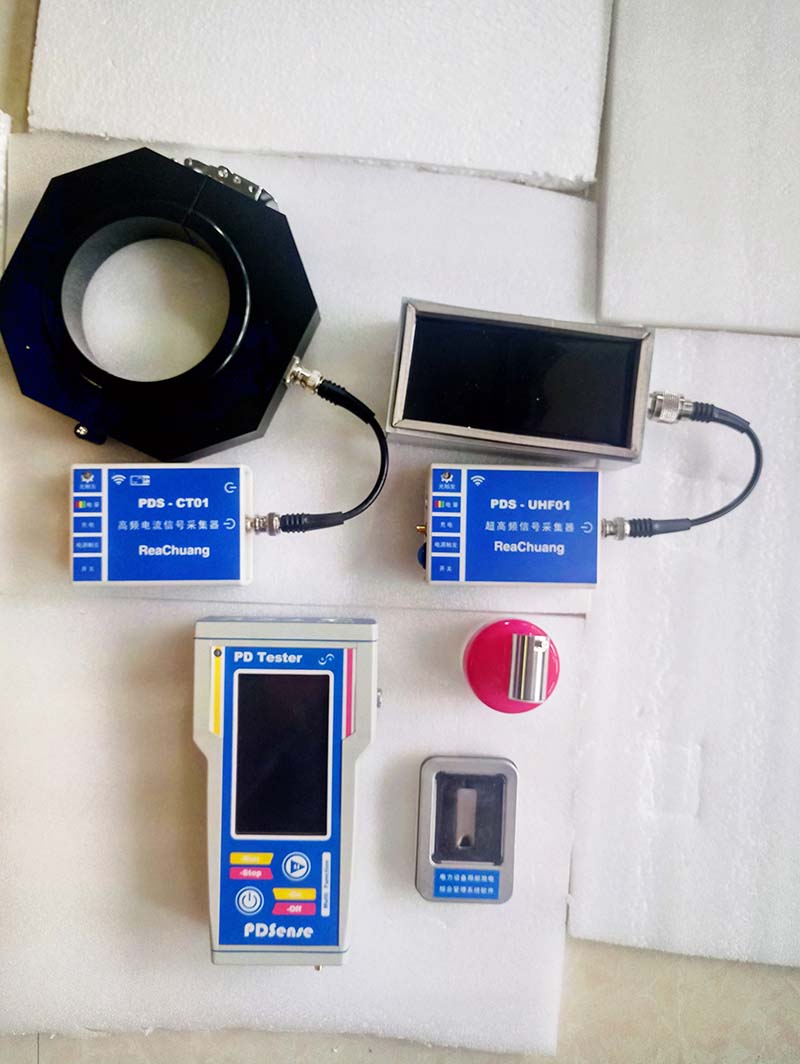

主设备组成：手持式主机+超高频信号（UHF）/高频电流信号（HFCT）采集模块

传感器：内置TEV和Ultra传感器；

通过主机Lemo接口外接延伸式Ultra传感器；

通过主机Lemo接口外接AE传感器；

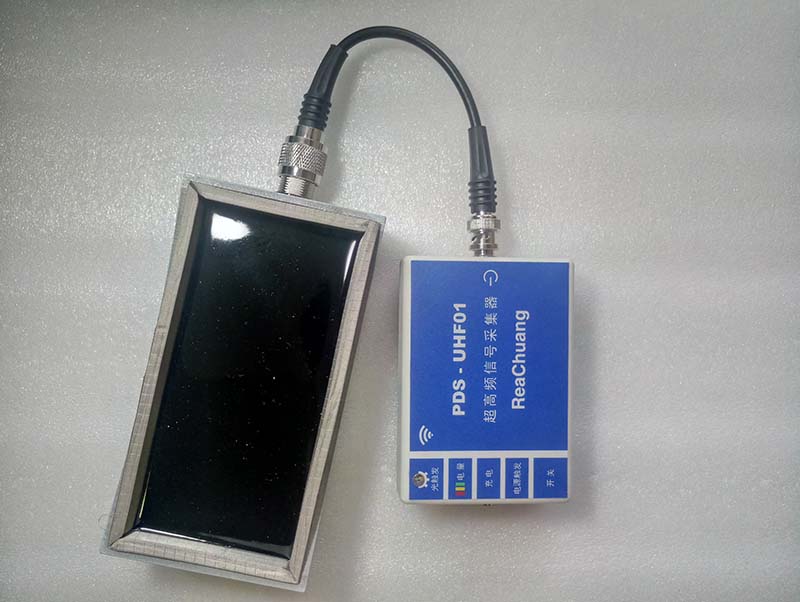

通过无线通讯超高频信号（UHF）采集模块外接UHF传感器；

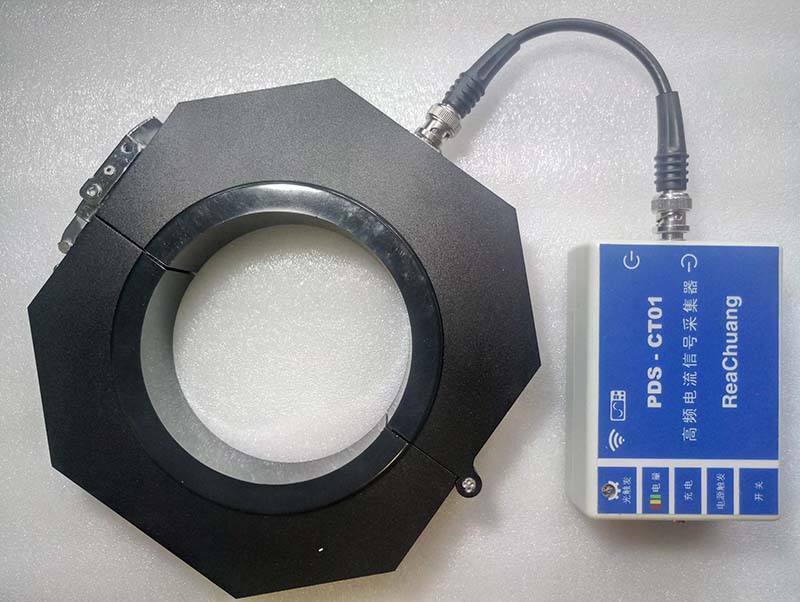

通过无线通讯高频电流信号（HFCT）采集模块外接HFCT传感器。

主机外壳：塑料防护壳体

屏幕：4.3寸工业电阻触摸屏

操作：手或压力触摸笔

电池电源

主机内部电池：12.6V 4000mAh 锂电池；

主机充电器: 额定电压： 100-240V 50/60Hz交流；

输出电压：12.6V；

具有充电指示灯功能，充电时为红色，充满后为绿色；

主机电源使用时间：约 6小时

模块内部电池：8.4V 2600mAH 锂电池

模块充电器: 额定电压： 100-240V 50/60Hz交流；

输出电压：12.6V；

具有充电指示灯功能，充电时为红色，充满后为绿色；

模块使用时间：约 6小时
