RCP系列SF6气体泄露监控报警系统
产品概述
当前，SF6气体在中、高压设备中的大量使用，其安全性已受到人们的普遍关注。针对SF6密度为空气5倍，泄漏后易聚集低层空间，造成缺氧问题，严重时可使人窒息。根据SF6气体对人员的威胁等问题，有关部门已制订了一系列相应的行业安全规程，规程中明确规定了人员在进入SF6配电装置室时必须先通风15分钟，对空气中的SF6气体浓度及氧气含量进行监测，在SF6配电装置的低位区应安装能报警的氧量仪和SF气体报警仪。

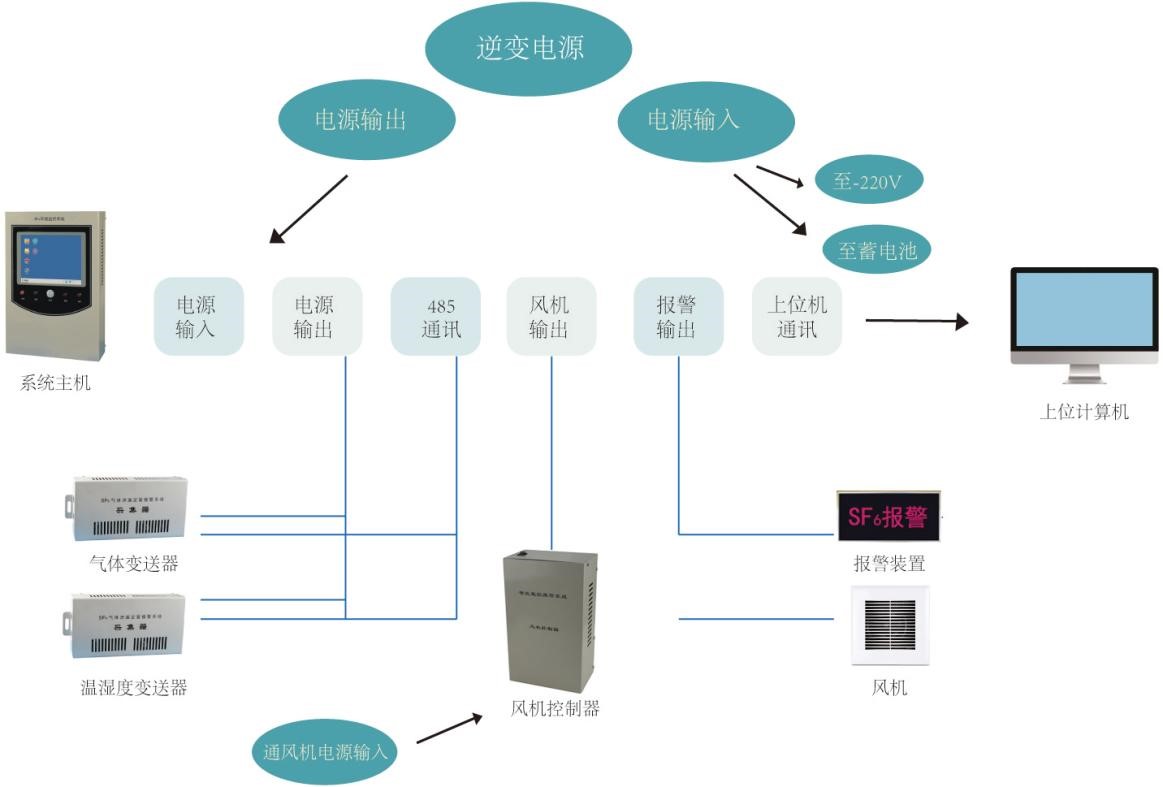

系列SF6气体泄漏监控系统(以下简称本系统)正是按照这些行业安全法规而开发设计的一种智能化在线监测系统。本系统最多可监控环境中128个监测点，也可采用多重主控单元组网控制，并与电站自动化系统进行通讯等功能。对室内SF6浓度、O2的浓度进行有效地监控，极大地提高了无人值守变电站运行的安全性，特别是对日常巡视和维护人员的人身安全得到可靠的保障。本系统还可以检测环境中温湿度、烟雾探测、水浸等信息进行采集，并可以根据预先设置的启动方式根据以上监测设备的状态，分别对空调，除混器、通风机、水泵等设备进行控制。同时，还引入火灾、烟雾等信号进行联动。
产品特点
1、SF6气体含量超标报警功能。
2、环境中氧气含量监测显示功能。
3、缺氧报警功能，定时排风功能。
4、环境中温、湿度监测显示功能。
5、环境中SF6气体含量监测显示功能。
6、缺氧或SF6含量超标，强制排风功能。
7、人体感应，自动启动风机或语音系统。
8、显示比较稳定，很好地解决了数据漂移地问题。
9、可选择与上位计算机连接，实现远程监控，并进行事件记录与历史事件记录。
10、支持RTU遥测遥信功能。
11、用户可调整SF6、O2的报警参数。
12、发生报警时，自动开启风机和声光报警。
13、海量报警数据记录存储功能，长寿命设计。
14、超大彩屏液晶LCD显示，人性化操作界面。
15、历史资料查询功能，支持远动系统遥测遥信。
16、61850通讯接口功能，实时显示各种参数功能。
17、人工强制排风功能，上次排风显示功能。
18、独创的每天自动零点校准功能，自动克服漂移和误报。
技术参数
主机参数 | |||
SF6浓度检测范围 | 0-1500ppm或定制 | 缺氧报警阈值 | 18.0%（可调） |
SF6气体检测灵敏度 | ±3%设置值 | 温度显示范围 | -30~99℃ |
氧气浓度检测范围 | 0-25% | 湿度显示范围 | 0-99%RH |
氧气测量精度 | <0.5% | 主机型式 | 壁挂式或屏柜式 |
项目 | RCEPP8000 | RCEPP6000 |
原理及特点 | SF6气体作为目前发现的最稳定的温室效应气体，据试验证明在10.5um处具有强烈的光谱吸收特性。 SF6红外变送器利用二氧化碳红外器、窄带滤光片、高灵敏低噪声光电探测电路、稳定的光斩波器、参考光路和开放式光路结构等先进的设计方法和技术实现了对待测区域中SF6气体浓度的实时、在线、开放式高灵敏红外红外光谱遥测。 SF6气体泄漏监控报警系统是在分析和比较国内外同行业相关气体检测方法的基础上，将先进的开放式光路高灵敏中红外红外吸收光谱技术应用于SF6气体检测，完全拥有自主知识产权，国内首创，技术水平达到国际领先。 SF6气体泄漏监控报警系统运用了开放式光路高灵敏中红外红外吸收光谱技术、数据采集处理、通信技术于一体的开放系统平台，它的所有功能均采用模块化设计，便于工程安装及工程维护。系统自身带有自动浓度校准功能，不需要额外的定期校准。 | SF6气体泄漏定量报警系统，是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线检测系统。 SF6气体泄漏定量报警系统主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。 SF6气体泄漏定量报警系统可配置电晕放电法、热裂解法或综合式原理采集器，能够实时、定量测量SF6浓度，哪怕在SF6浓度在50ppm也能有效地检测。不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；原装进口高稳定的超声波传感器和氧传感器，可以为现场工作人员提供更多一层可靠保护。 |
使用范围 | 本系统可广泛应用于各种电压等级的SF6开闭室、SF6开关室、组合电器室(GIS室)、SF6主变室等。 | 本系统可广泛应用于各种电压等级的SF6开闭室、SF6开关室、组合电器室(GIS室)、SF6主变室等。 |
主机安装型式 | 壁挂式、屏柜式 | 壁挂式、屏柜式 |
采集型式 | 泵吸式集中采集、分布式采集 | 分布式采集 |
泵吸式采集点 | 标准配置12路，单台主机可扩展至48路 | 不支持 |
分布式采集点 | 单台主机标配支持24路，可扩展 | 单台主机标配支持24路，可扩展 |
存储记录 | 海量存储，最大支持256G | 二年 |
液晶 | 8寸、10寸、15寸，可定制 | 7寸、8寸 |
多种输入输出接口 | 支持 | 支持 |
GSM无线通讯 | 可选 | 可选 |
电话报警 | 可选 | 可选 |
