SDRC-1000 配电室智能运维平台
产品概述
目前用户侧变配电室数量众多,但是日常的人工运行维护工作比较传统,普遍存在以下痛点:运维效率低、响应慢、运维过程不标准规范、巡检过程难以监管、设备档案管理缺失、运行大数据缺少分析。智能运维平台SDRC-1000根据市场需求反馈,运用互联网和大数据技术,主要针对10kV配电系统提供线上运维服务实现主动运维,能够实时集中监测用户配电室的用电情况、统一调度运维巡检安排,实现线上线下联动,大大提高运维效率。从而有效解决传统人工运维痛点,实现降低企业电力运维的成本,提升用户的供电可靠性及供电质量,有效提高用户的工作效率。
产品特点
系统可分为三层:
现场设备层:包含变电所安装的多功能仪表、温湿度监测装置、摄像头、开关量采集装置、无线温度监测、水浸监测、烟感监测等。
网络通讯层:包含现场智能网关和交换机等设备。
平台管理层:包含应用服务器和数据库服务器,提供智能运维业务功能模块。

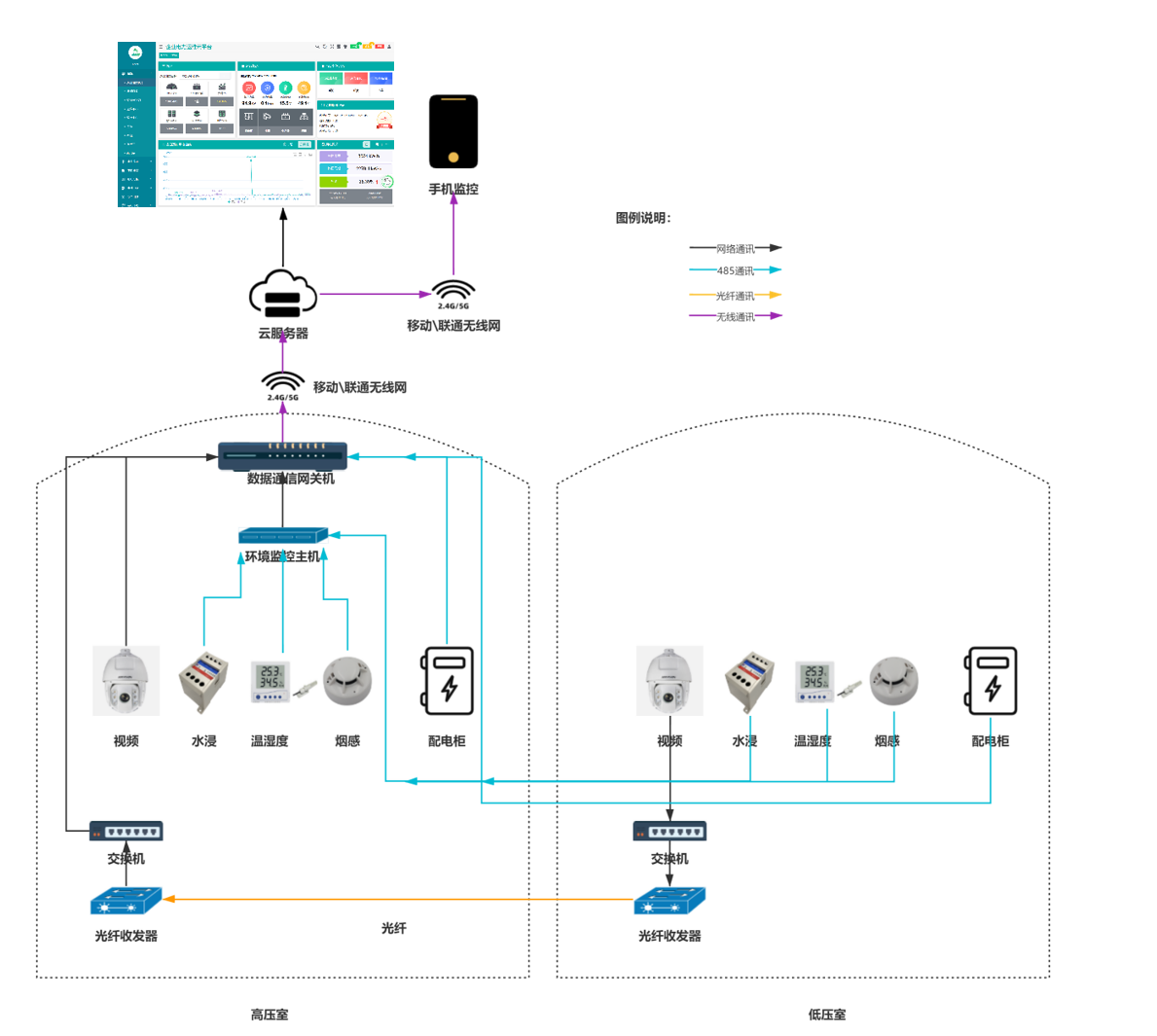

运维平台结构图
基本功能
综上,运维平台能够满足以下要求:

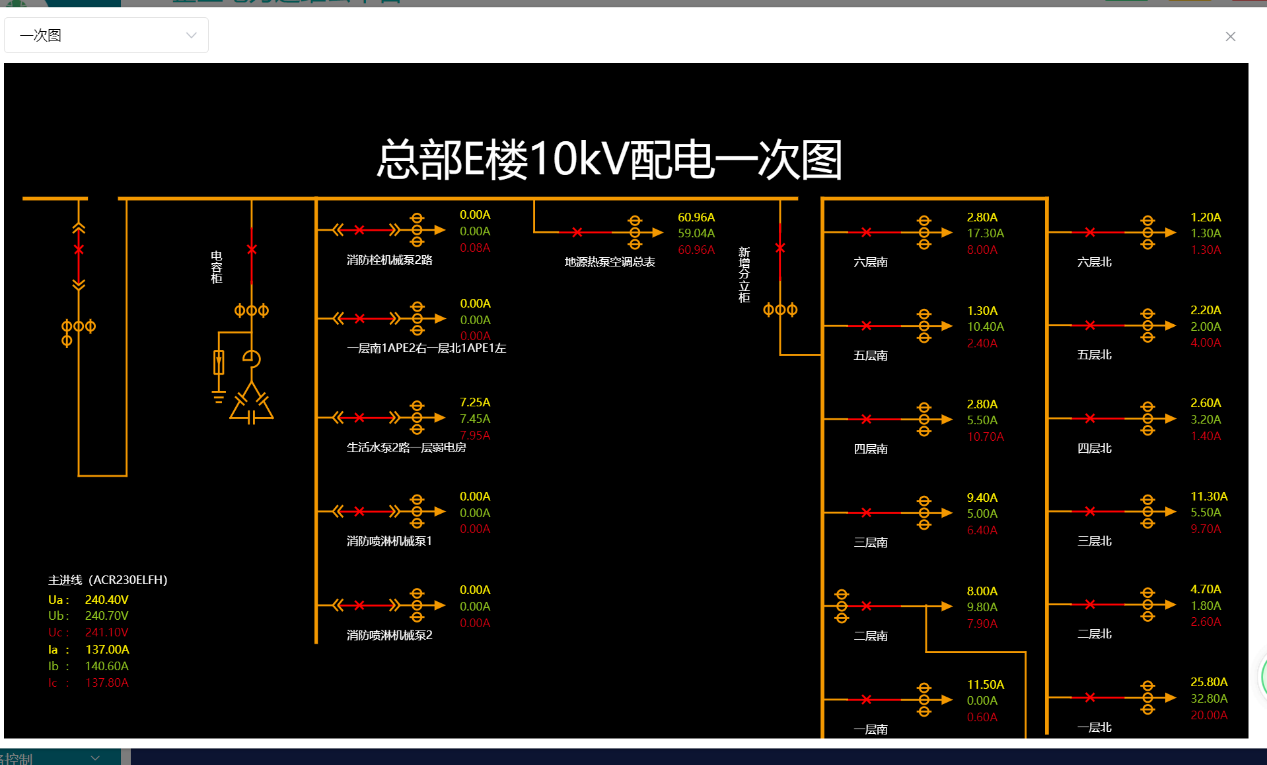

Ø 智能监测变配电室内实时状态:变压器运行状况、电压电流实时值、功率因数、频率、平均值、有无功功率、电能量、开关状态等。

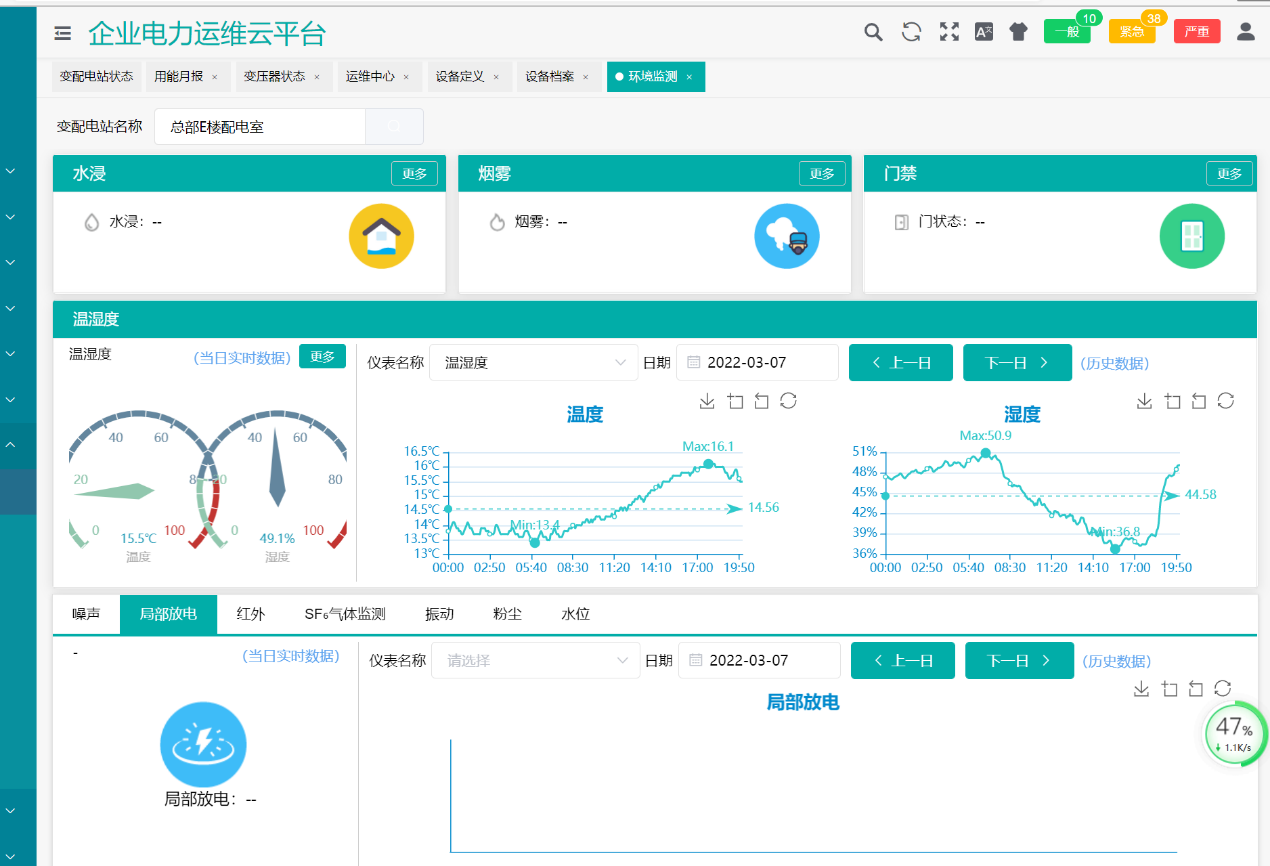

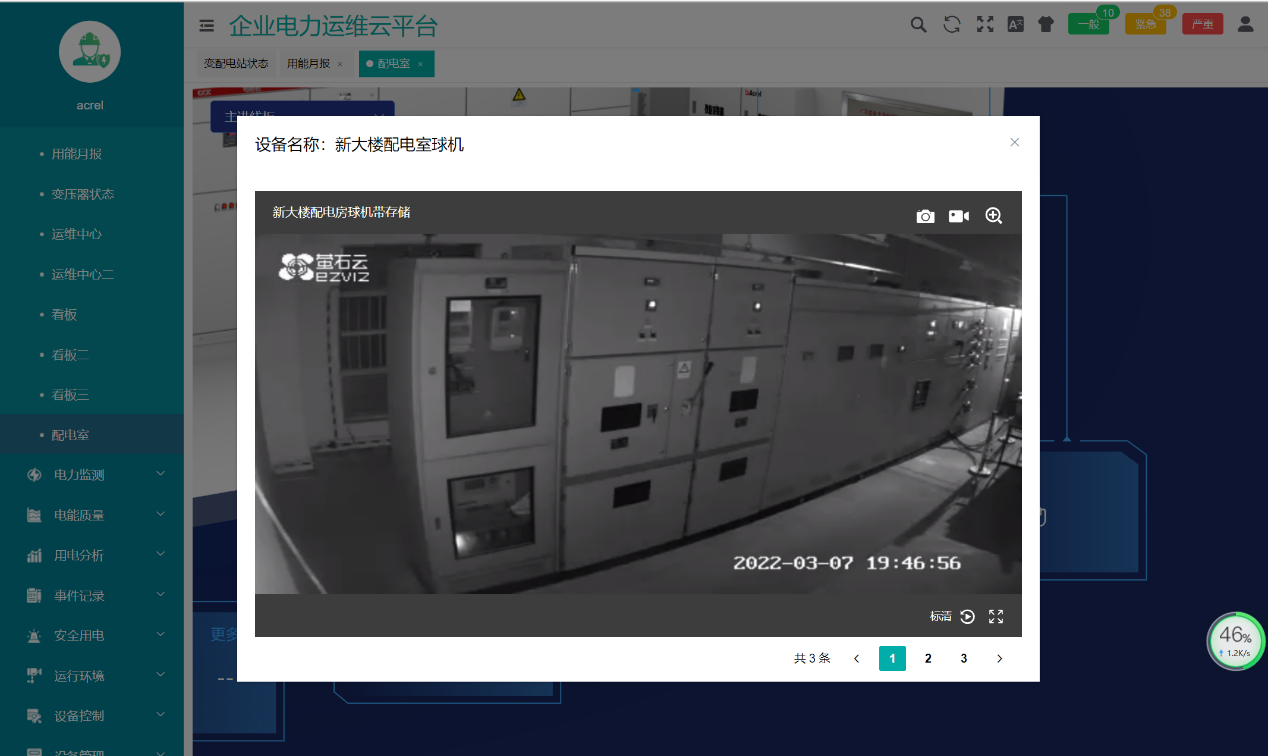

Ø 实现配电室环境监测:门禁报警、水浸报警、烟感报警、温湿度、实时视频监控。

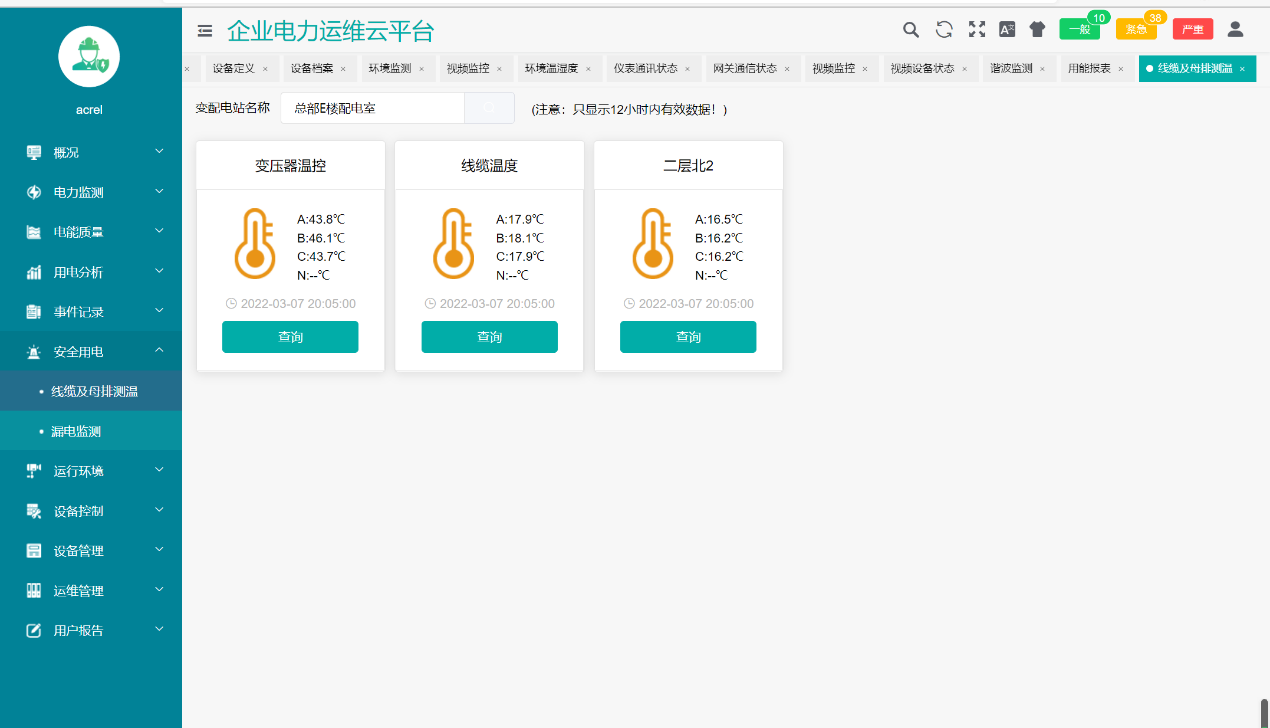

Ø 实时监测变配电室内设备温度,包括变压器温度、电缆接头连接处、母排等等的设备温度,超温预警。
Ø 变配电室内智能装置报警信息实时上传。
Ø 完善的电能管理:电能分析,按照指定格式每天、每月电度报表,负荷曲线等,报表格式可编辑。
Ø 通过网络实现远程监控、远程响应、远程处理的网络化管理。
Ø 设置Web服务器,实现监控信息手机Web浏览或手机APP浏览。
Ø 设立监控中心,各配电室设立分控中心,对所管辖区域内的所有电力设施、人员和系统进行统一管理、统一调度。
设备选型
序号 | 名称 | 型号、规格 | 单位 | 数量 | 备注 |
一 | 电力监测 | ||||
1 | 进线多功能仪表 | APM810 | 只 | 按需 | 可选 |
2 | 馈线多功能仪表 | AEM96/AEM72/AMC72L-E4/C | 只 | 按需 | 可选 |
3 | 物联网仪表 | ADW200/ADW210 | 只 | 按需 | 可选 |
4 | 物联网仪表 | ADW300W | 只 | 按需 | 可选 |
5 | 多功能仪表 | DTSD1352/C | 只 | 按需 | 可选 |
二 | 环境监测 | ||||
1 | 烟雾传感器 | 4线超薄型光电烟雾探测器,BRJ-307,常开 | 台 | 1 | 可选 |
2 | 水浸传感器 | HSM-WT202-24V,标配5米线缆长度 | 台 | 1 | 可选 |
3 | 一体式温湿度变送器 | MD-HT101R-1-F1-P2-L0-L,协议类型:modbus RTU,输出信号:RS485 | 台 | 1 | 必选 |
4 | 门磁开关 | MC-58门磁(常开型) | 台 | 1 | 可选 |
5 | 摄像机 | CS-C6TC-32WFR,一个RJ45,以太网口;Wi-Fi;萤石云私有协议,200w像素1/3,DC 5V±10% | 台 | 1 | 必选 |
6 | 红外线感应报警器 | SK-183,常闭,探测距离11米*120度,不包含电源 | 台 | 1 | 可选 |
7 | WHD系列智能型温湿度控制器 | WHD72-11/C | 只 | 1 | 可选 |
8 | 遥信单元 | ARTU-K8 | 只 | 1 | 必选 |
三 | 无线测温 | ||||
1 | 无线测温传感器 | ATE400 | 只 | 3 | 感应式 |
2 | 无线温度传感器 | ATE100 | 只 | 3 | 螺栓式 |
3 | 无线温度传感器 | ATE200 | 只 | 3 | 表带式 |
4 | 接收器 | ATC450-C | 只 | 1 | 表带式 |
四 | 网关 | ||||
1 | 工业网络交换机 | UT-6405W 5口 导轨式 百兆非网管以太网交换机 含电源适配器 | 台 | 1 | 根据现场选配 |
2 | 数据采集箱(空) | ACCB数据采集箱 400*500*200 | 台 | 1 | 根据现场选配 |
3 | 通讯管理机 | ANet-2E4SM | 台 | 1 | 根据现场选配 |
4 | 扩展模块 | ANet-M4G | 台 | 1 | 根据现场选配 |
