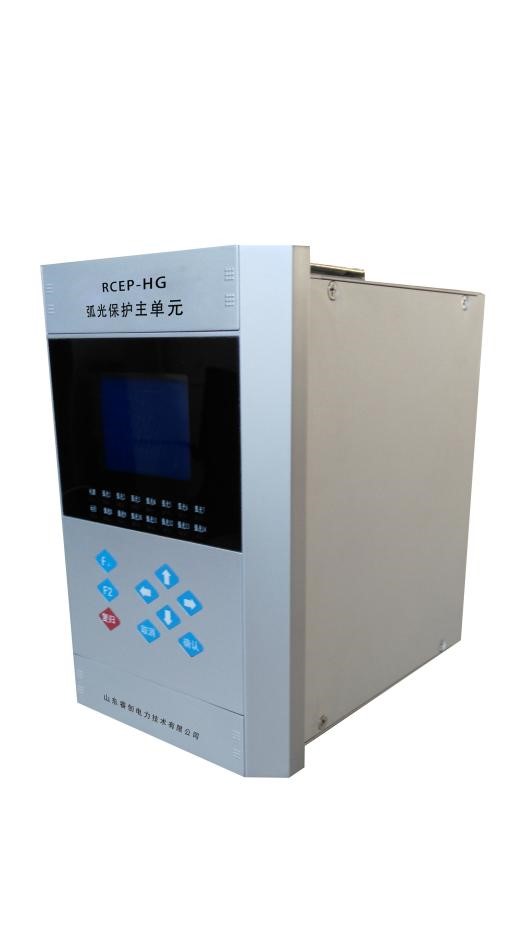

RCEP2100-HG电弧光保护系统我公司在长期电气自动化产品设计研发的基础上，引进国外先进技术理念研制的新一代智能型弧光保护产品。通讨检测开关柜内部发生故障时产生弧光这一特点，结合讨流闭锁这一原理，动作快速可靠、系统配置简单、话应性强，是目前最为理想的母线保护解决方案。
电弧光保护系统可接入若干个由弧光传感器传来的电弧光信号以及电流信号。弧光传感器可放置在开关设备的任何位置，通常安装在开关柜各间隔室中，也可沿母线放置。电弧光保护主要动作依据为故障产生的两个不同因素：弧光及电流突变量。当同时检测到特定强度的弧光和电流突变量时发出跳闸命令，并可显示故障发生的位置。
1，通过了国家继电保护及自动化设备质量监督检验中心的15项电磁兼容检验，严酷等级位IV级。
2，主单元内置电源模块、电流采集模块，安装使用方便，可靠性高。
3，主单元与采集单元之间具有光纤、通讯双连接，既可快速传递故障弧光信号，又可进行数据传输。
4，主单元提供多路可编程跳闸出口，适用于多种运行方式。
5，弧光探头通过光纤与主设备无源连接，电气隔离及抗干扰能力极强。
6，具备故障硬定位、软定位功能。
7，独有的快速电流算法，保证电流判断的快速、可靠性。
8，多种通讯方式实现灵活的组网方案。
9，有事故记录、故障录波、遥信、电流测量、自检等辅助功能。

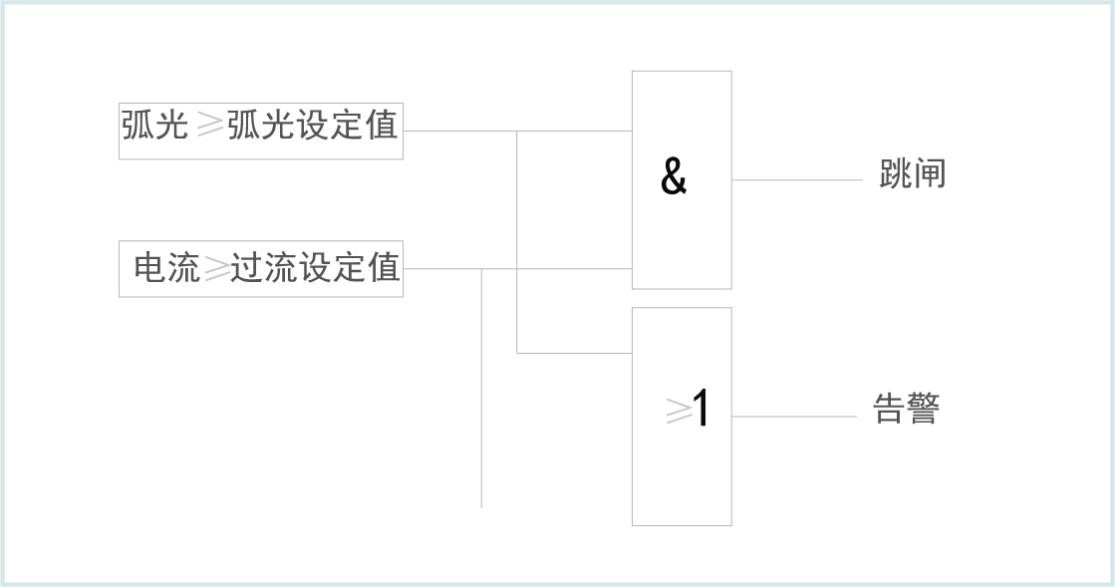

电弧光保护动作主判据为弧光，为了避免误判，将电流增量作为辅助判据。当检测到弧光时同时电流增量也满足要求，发出跳闸命令，并可显示故障发生的位置。逻辑原理如下图：

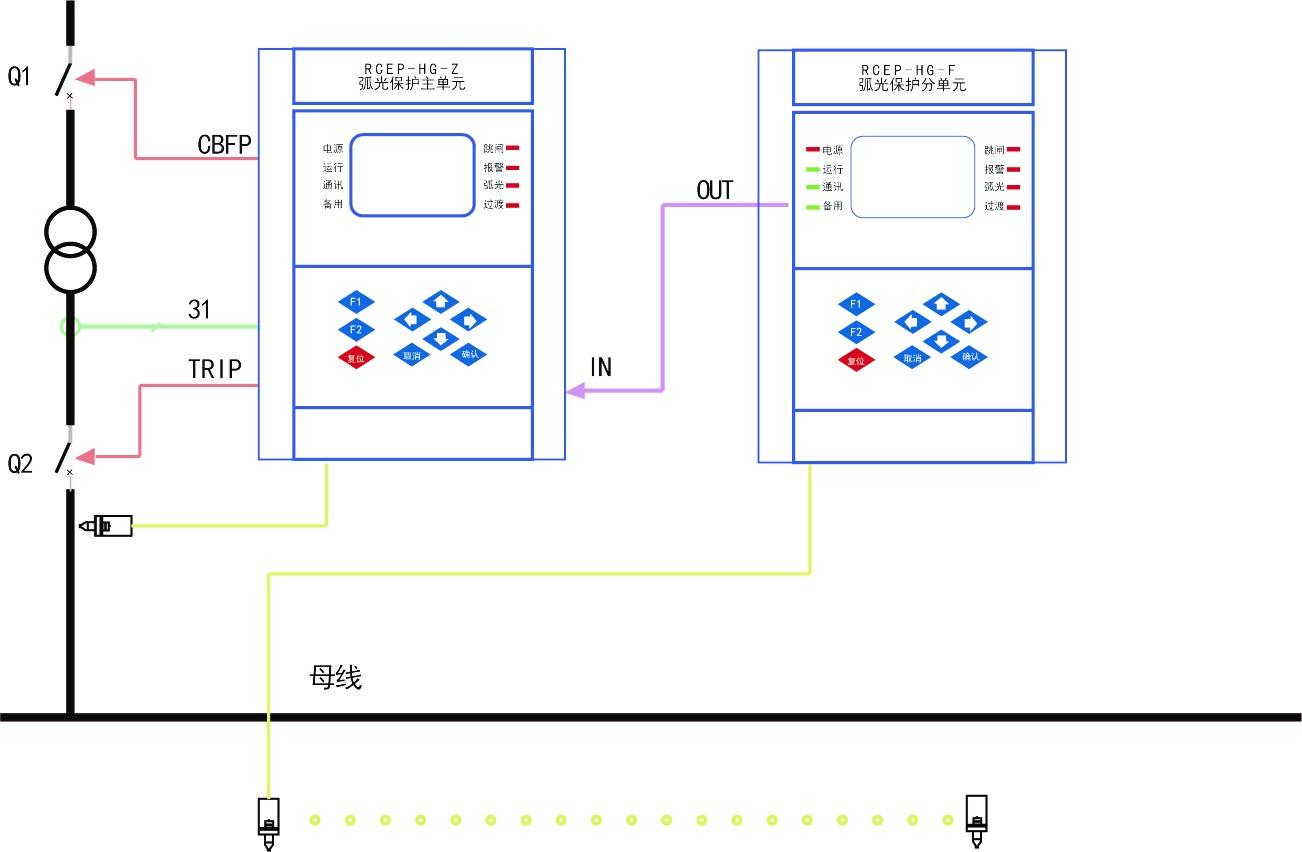

典型案例图
备注：
1、红色线代表跳闸回路；
2、绿色线代表电流采集；
3、黄色代表弧光信号采集；
4、粉红色线代表主单元与采集单元弧光信号传输；
单母线进线典型应用案例:
1、此应用案例配置一台弧光主单元和一台弧光保护采集单元；
2、主单元负责检测工作申源进线电流信号，采集单元通过电弧光传感器检测母线弧光信号；
3、当弧光故障发生时，跳进线Q2，当弧光电流判据动作后，故障仍未切除，CBFP动作，跳上一级进线Q1；
4、当弧光故障发生时，跳进线Q2，当弧光电流判据动作后，故障仍未切除，CBFP动作，跳上一级进线Q1。
