母线型弧光保护系统

产品概述

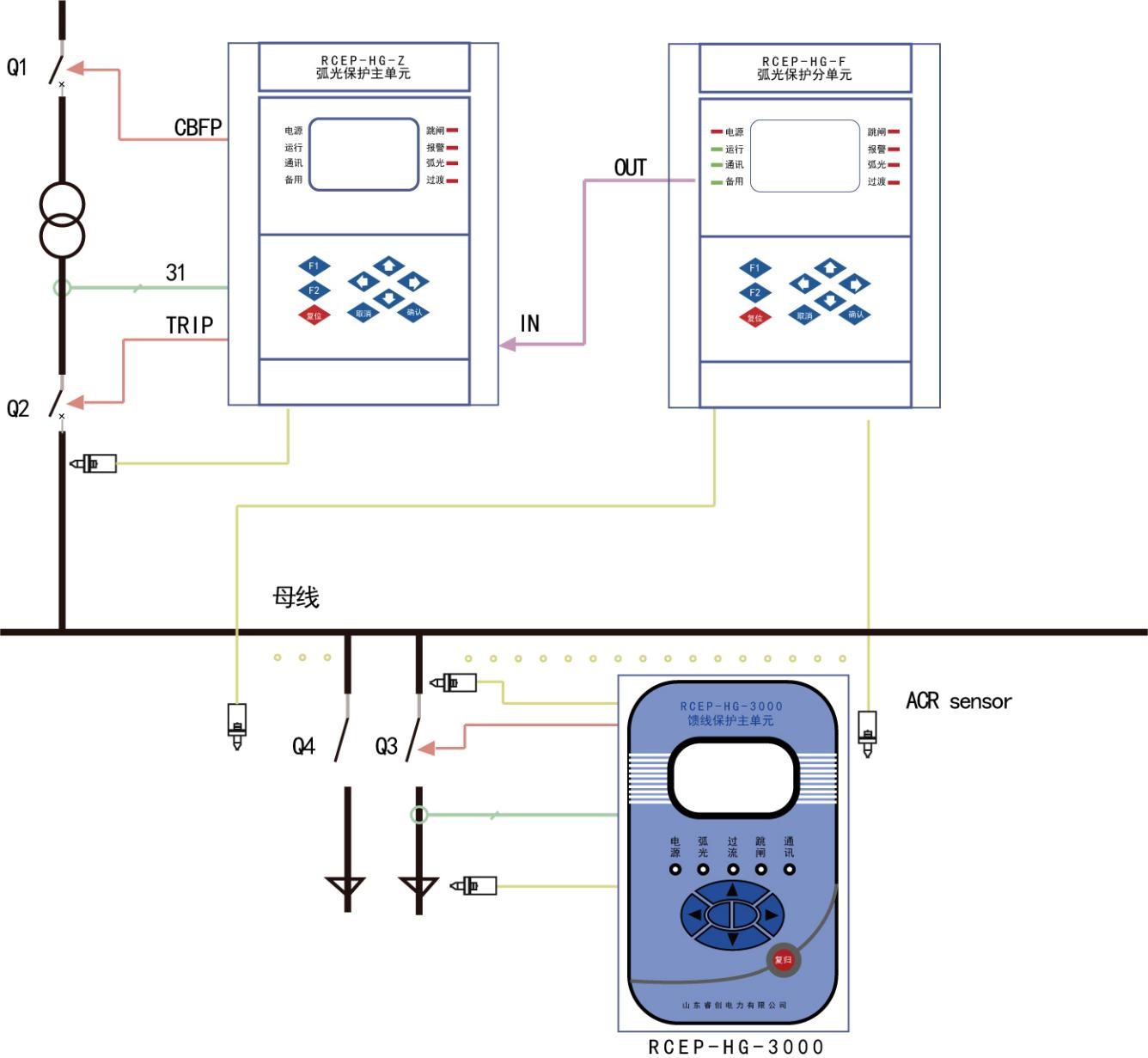

    母线型弧光保护系统，由RCEP-HG-Z弧光保护主单元和RCEP-HG-F弧光保护采集单元两种装置构成。主单元负责检测工作电源进线电流信号，采集单元通过电弧光传感器检测母线弧光信号(电弧光传感器安装在柜体母线室)。主单元与采集单元之间使用光纤及串口连接。

RCEP-HG-Z  弧光保护主单元

产品概述

    主单元是电弧光保护系统的核心部件，负责输入量的采集、测量、计算及逻辑判断，实现系统的各项保护逻辑、与站内监控系统通信、自检及其他辅助功能。

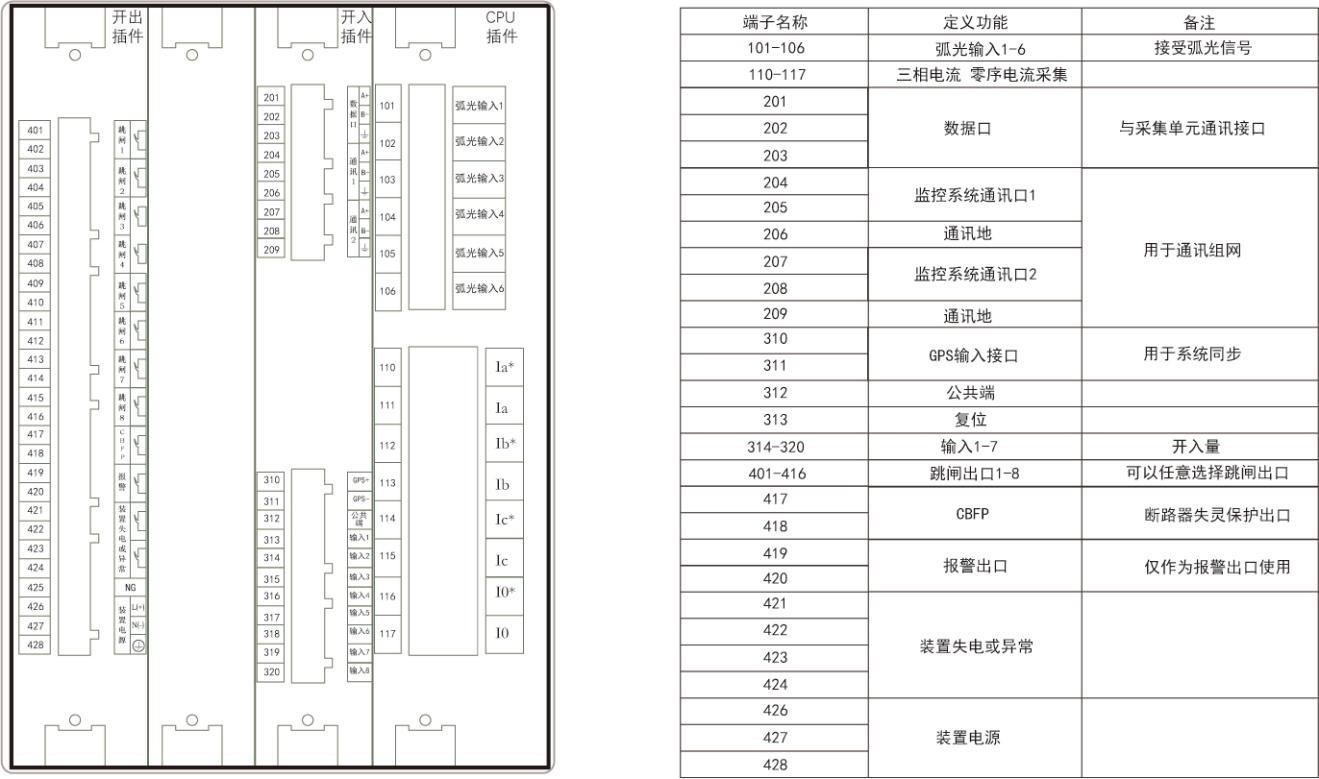

后端子图及定义

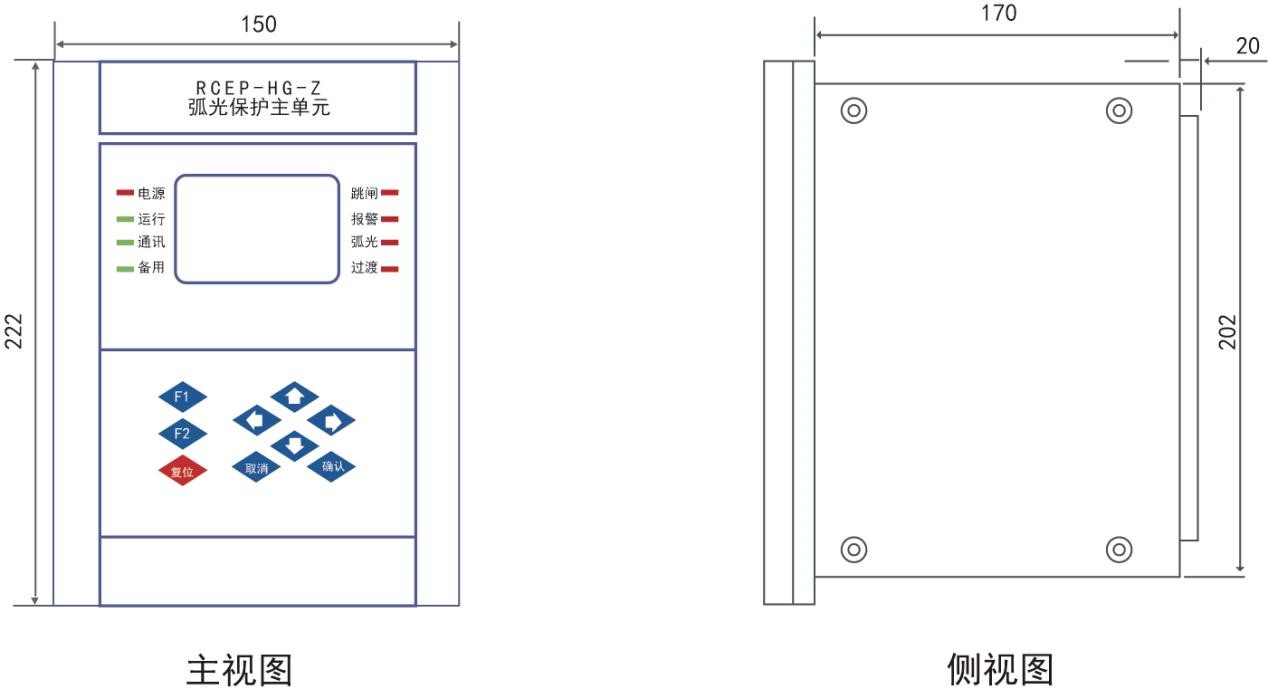

外形尺寸

RCEP-HG-F  弧光保护分单元

产品概述

该单元作为弧光保护的采集单元，提供14路弧光采集输入和14路输出，采用探头方式采集弧光，并把该信号通过光纤传递给主单元，并有一路通讯口与主单元进行传输数据。当有多台采集单元时，各采集单元间采用串行方式传递弧光信号，最终传递给主单元。

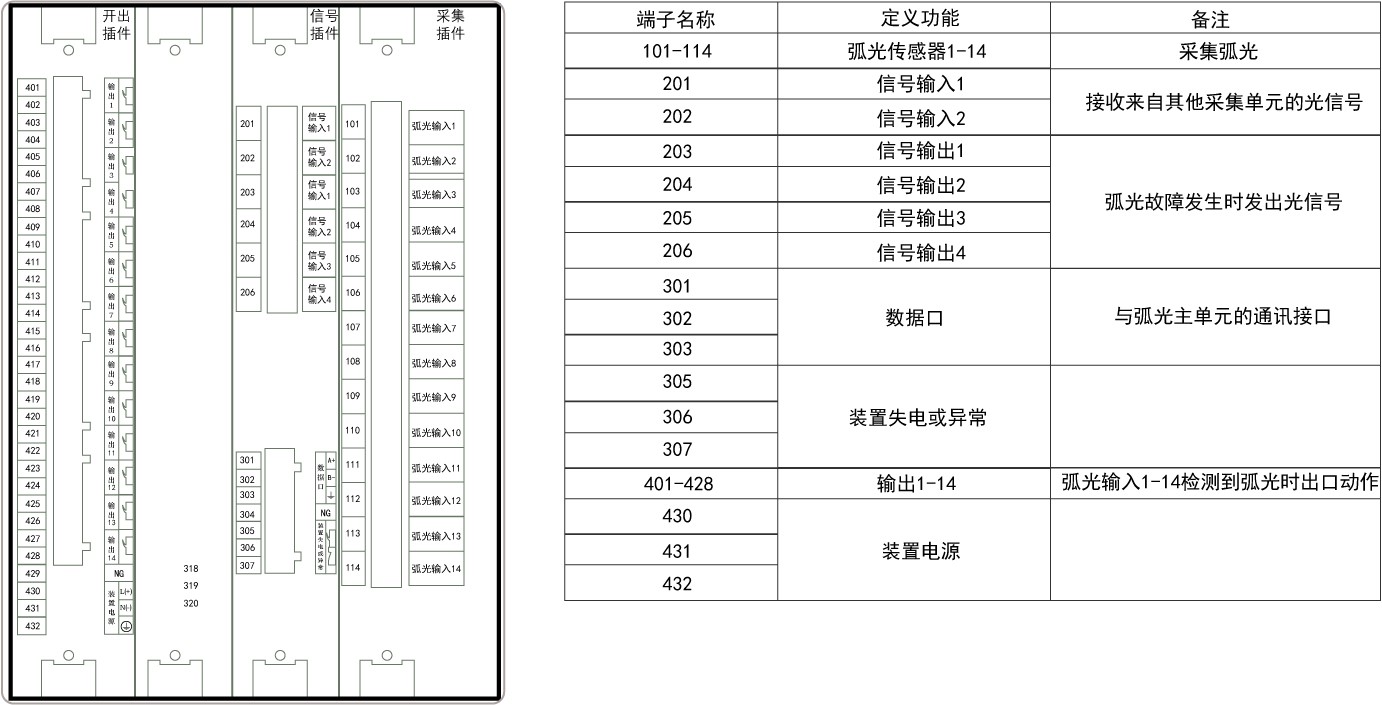

后端子图及定义

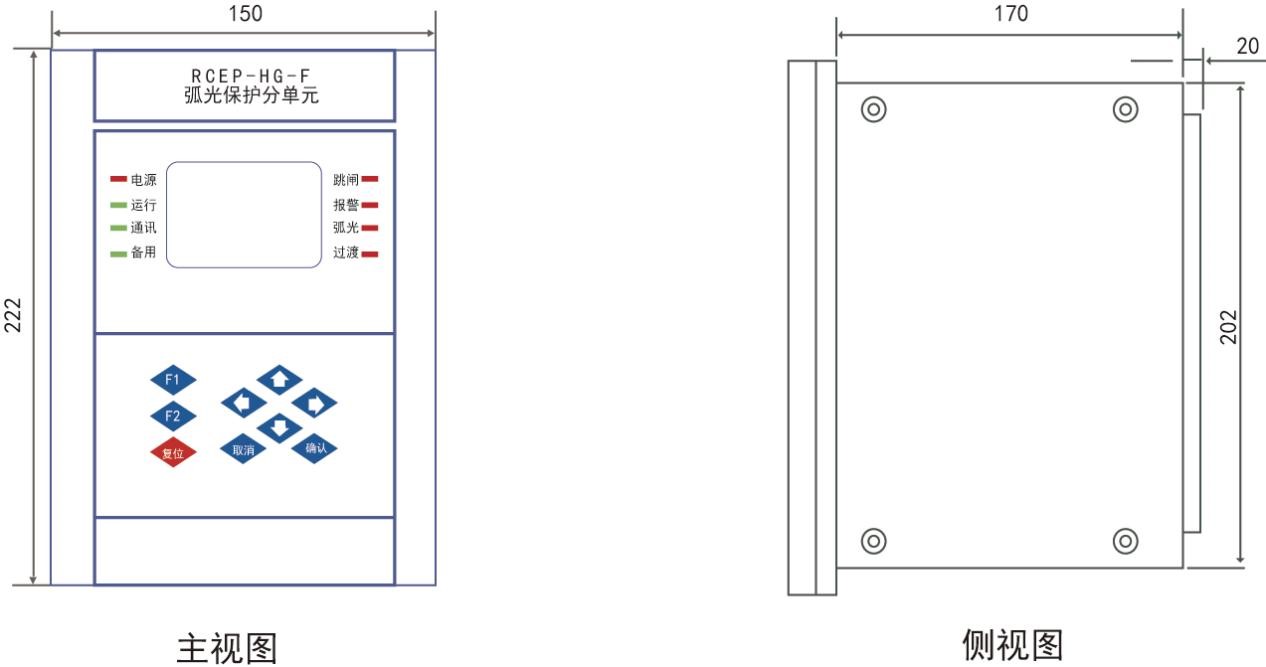

外形尺寸
