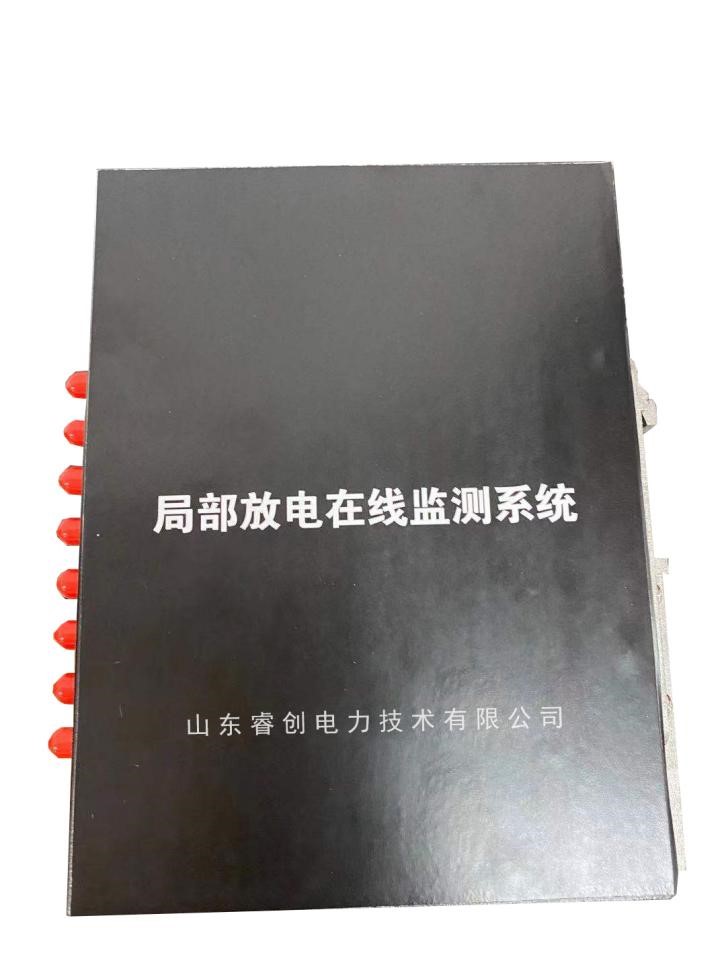

RCEP2300-GIS局部放电在线监测系统是一套用于连续监测和分析电力设备 GIS 中局部放电信号的在线监测装置，系统主要包括超高频 UHF 传感器、本地监测机、终端监控装置和局放高级在线分析软件组成。监控系统中本地数据外理用于外理从传感器获取的信号并将其数字化，而采用上位机进行局放信号的筛选、分析并完成局放脉冲数值记录、监测局放量发展状况等功能DAU 内置通讯和软件分析功能，直接输出局放信号类型、放电幅值、故障严重程度。采用IEC61850 协议输出信号，可以直接接入变电站综合在线检测平台。
1、根据生产单位，电压，GIS各种结构，设计多样的 UHF 传感器可检测精度 1pC。
2、采用无线信号工程技术(RF Sianal Processing Skill)设计滤波功能。
3、专利的硬件噪音识别技术和软件组合，噪音识别率高达99%以上。
4、系统具备过电压保护技术，防止设备被破坏。
5、支持 IEC 61850RS485，SCADA通信接口。
6、软件远程监控，强大的数据分析功能，不断升级更新。

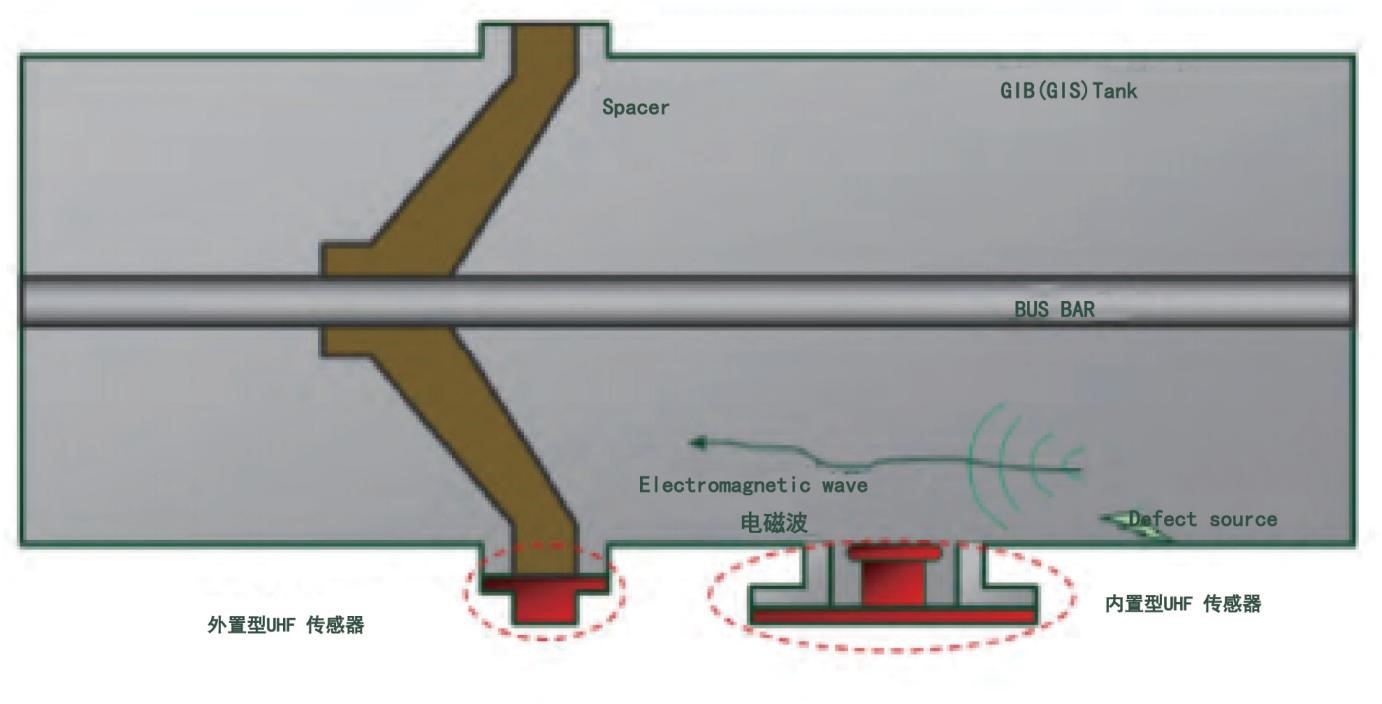

系统可以根据不同的 GIS 结构以及现场需要，配置内置式传感器或外置式超高频传感器，内置式传感器应安装在 GIS 设备检测窗，需要在 GIS 出厂前事先安装，外置式传感器无需现场停电即可安装，外置噪音传感器可以安装与GIS周围，如DS、CB等部位，通过磁铁吸附，测量面朝上。
系统可以根据不同的 GIS 结构以及现场需要，配置内置式传感器或外置式超高频传感器，内置式传感器应安装在 GIS 设备检测窗，需要在 GIS 出厂前事先安装，外置式传感器无需现场停电即可安装，外置噪音传感器可以安装与GIS周围，如DS、CB等部位，通过磁铁吸附，测量面朝上。
工作电压 | 50/60Hz，90VAC~240VAC |
检测带宽 | 100MHz~2000MHz |
输入通道 | 8高频通道+1噪音通道 |
检测同步 | 同时检测全部通道，无时间差 |
噪音消除 | 多通道/软件硬件两种方式 |
通讯接口 | RS485或者TCP/IP |
环境条件 | <99%RH，无结露，-40~+60℃ |
系统配置参数表
项目 局部放电在线监测系统 | |||
图片 |  |
|
|

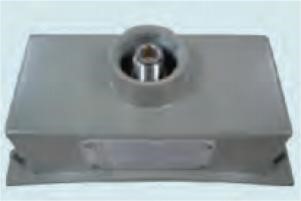

传感器类别 | 内置式超高频传感器 | 外置式超高频率传感器 | 超高频噪声传感器 |
探头型号 | T-UHF | E-UHF | N-UHF |
安装位置 | 盖板 | 盆式绝缘子 | GIS周围 |
检测带宽 | 100MHz~2000MHz | 100MHz~2000MHz | 300MHz~3000MHz |
灵敏度 | <1pC | <5pC | <5pC |
输出功率 | >-11dBM | >-21dBM | >-21dBM |
匹配阻抗 | 50欧姆 | 50欧姆 | 50欧姆 |
连接方式 | N-Type | N-Type | N-Type |
连接电缆 | 同轴电缆 | 同轴电缆 | 同轴电缆 |
密封性能 | 年泄露率<0.1% | 年泄露率<0.1% | 年泄露率<0.1% |
外壳屏蔽 | 内置金属封闭 | >10dB | 不屏蔽PE |
防护等级 | IP65 | IP65 | IP65 |
使用寿命 | >30年 | >30年 | >30年 |
特殊定制 | 根据不同的GIS定制 | 可以 | 可以 |
项目 技术参数 | ||
硬件 | 服务器 | 研华I5工控机+戴尔19显示器 |
安装机柜 | 可选 | |
热交换机 | 适用西部环境恶劣地区(可选) | |
软件诊断系统 | 测量模式 | 实时模式、事件模式、趋势图表(小时、每日、每天、每月、年等)PD信号的幅值pC，放电次数、平均放电次数，放电累计等 |
专家分析 | 36种高低频组合滤波、高压同步信号噪音抑制、硬件和软件噪音消除，自动识别局放类型，消除各种噪音自动产生局放事件数据、可远程更新软件、历史数据查询，自动模式，手动模式生成报告 | |
客户软件 | 远程控制软件(管理员)、远程监控分析软件(操作员) | |
通讯网络 | TCP/IP，光纤 | |
协议支持 | SCADA，IEC61850可选可接入变电站综合在线监测系统 | |

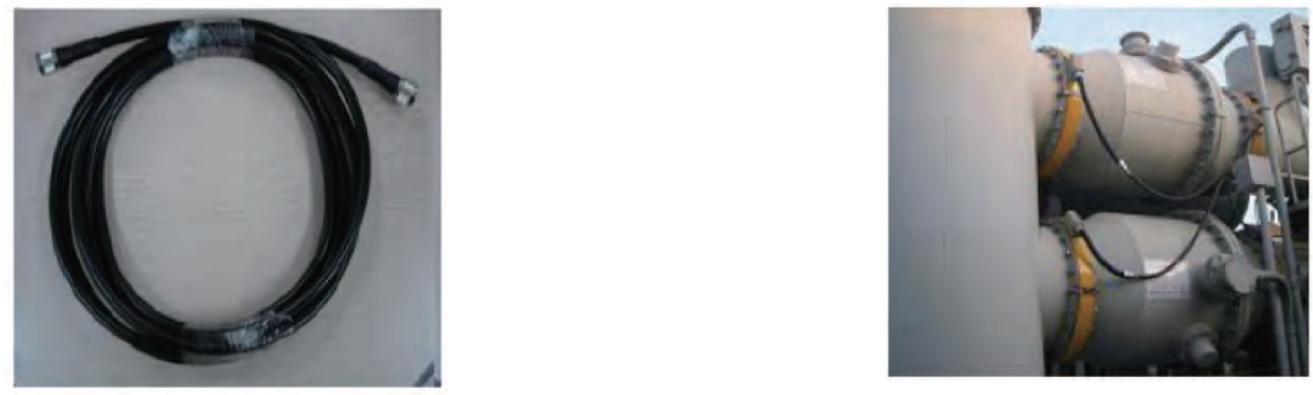

同轴电缆传输线
射频号传输线采用 7D-FB 电缆线是聚乙烯螺旋绝缘皱纹铜管射频电缆，该电缆对信号的衰减小、抗干扰能力强，主要运用于射频信号的传输。
内导体外径 | 2.83mm |
总外径 | 10.2mm |
最高使用频率 | 8000mm |
衰减率 | 100MHz 时衰减25dB/km；200MHz 时衰减 65dB/km；1000MHz 时衰减154dB/km； 3000MHz 时衰减286dB/km |
