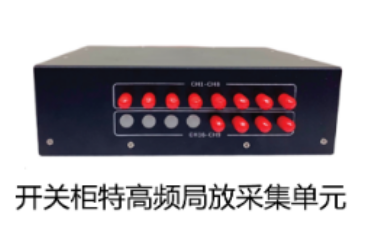

RCEP4018型开关柜局部放电在线监测系统是一套用于探测、分析并连续监测高压开关柜中局部放电信号的在线监测装置。系统中主机用于外理从UHF传感器获取的信号并将其数字化,而采用上位机进行局放信号的筛选、分析并完成局放脉冲数值记录,监测局放虽发展状况等功能。
1、根据生产单位、电压、GIS各种结构,设计多样的UHF传感器可检测精度1pC。
2、采用无线信号工程技术(RF Signal Processing Skill)设计滤波功能。
3、专利的硬件噪音识别技术和软件组合,噪音识别率高达99%以上。
4、系统具备过电压保护技术,防止设备被破坏。
5、支持 IEC 61850RS485,SCADA通信接口。
6、软件远程监控,强大的数据分析功能,不断升级更新。
项目 技术参数 | ||
传感器类别 | 超高频传感器 | 超高频噪音传感器 |

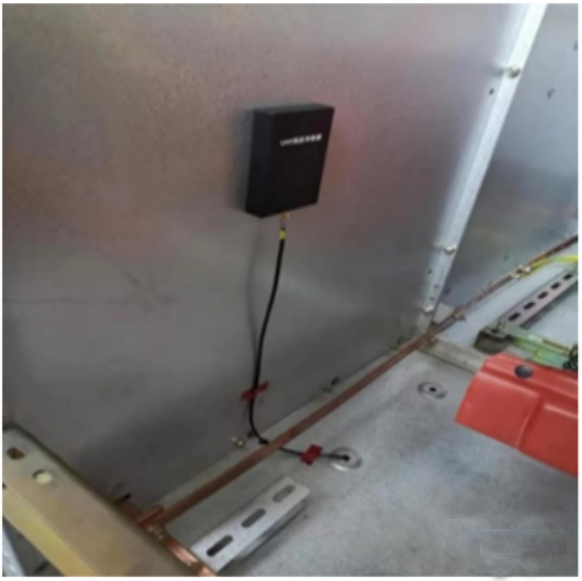

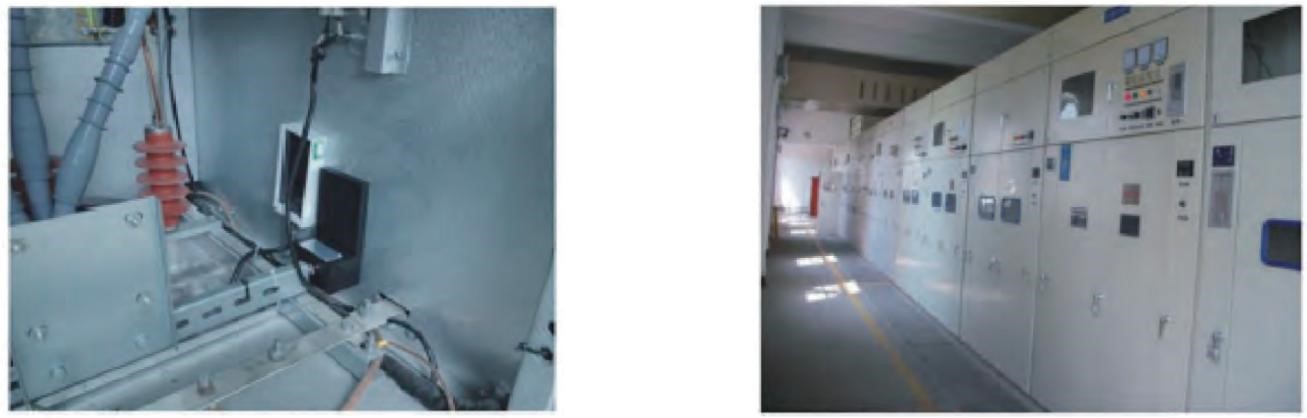

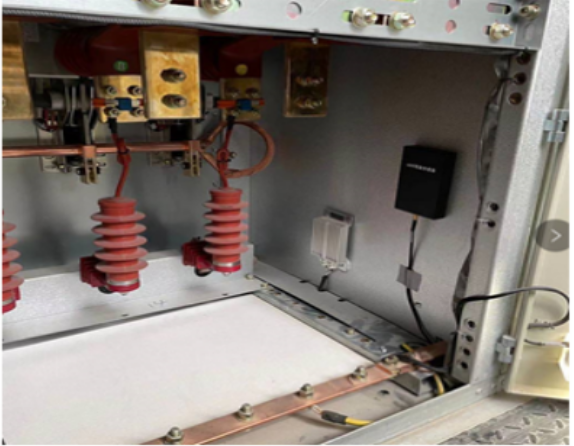

安装位置 | 母线式 | 开关柜周围 |
检测带宽 | 100MHz~100MHz | 100MHz~1000MHz |
灵敏度 | <5pC | -- |
匹配阻抗 | 50欧姆 | 50欧姆 |
连接电缆 | 同轴电缆 | 同轴电缆 |
使用寿命 | >30年 | >30年 |
通讯方式 | Rs485/Canbus(主干线),通过IED可以 | Rs485/Canbus(主干线),通过IED 可以 |
协议支持 | 实现IEC61850 | 实现IEC61850 |
